de 143 à 260 kW

Une chaudière spécialement conçue pour :

  • le chauffage central collectif (radiateurs, plancher chauffant, aérothermes, accumulation,…)
  • les solutions multi-énergies en complément ou en relève de générateurs
  • le process industriel
  • la production d’eau chaude sanitaire et/ou technique

COMPACTE ET MODULAIRE

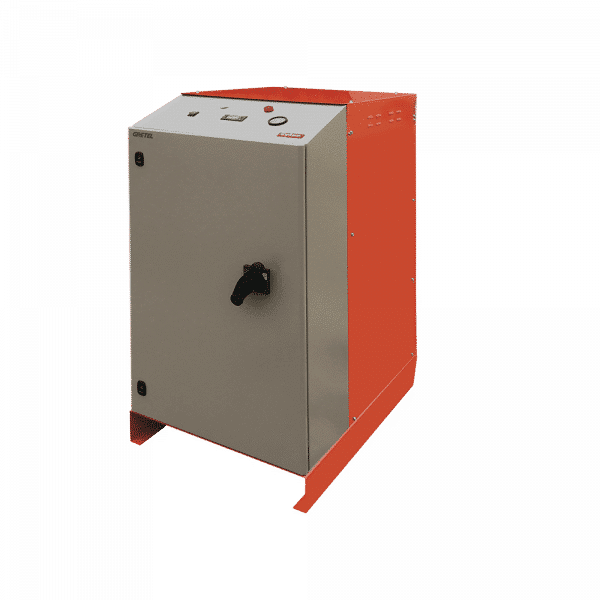

UGS : CYLAE 143-260

Description

SECURITE TOTALE

Equipée de l’ensemble des sécurités indispensables pour garantir durée de vie et exploitation dans les meilleures conditions, cette chaudière dispose de série de doubles sécurités thermostatiques (aquastat et limiteur thermique), pressostat de sécurité manque d’eau, soupapes de sécurité et contrôleur de débit qui empêcheront toute détérioration en cas de mauvaises manœuvres ou de mauvais réglages.

DIMENSIONS

Sa compacité et ses dimensions réduites permettent à la chaudière CYLAE de s’intégrer dans de petits locaux même avec un passage de porte en 800.

Grâce à sa modularité et sur simple précision faite au moment de la commande, la CYLAE dispose de sorties à l’arrière, sur la droite ou sur la gauche !

Son coffret électrique étanche peut aussi être prévu pour une ouverture de la porte vers la gauche ou vers la droite.

Elle convient donc aux endroits les plus exigus.

COMMUNICANTE

La CYLAE est facilement pilotable par un organe externe ou des signaux analogiques qui permettent la modification de la consigne à distance ainsi que larecopie de la sonde de départ en 0-10V (4-20 mA sur simple demande).

En option, elle peut être pilotée via un réseau RS485 (MODBUS) pour des possibilités bien plus grande (modification de la consigne, récupération des défauts et des températures, blocage de la puissanceou de la chauffe…)

Équipement

  • Corps de chauffe ACIER calorifuge M0
  • Thermoplongeurs INCOLOY sur bride
  • Pressostat (sécurité manque d’eau)
  • Soupape de sécurité 4 bars avec manomètre (x2)
  • Interrupteur général
  • Thermo-manomètre
  • Purgeur automatique
  • Pupitre de commande et de signalisation
  • Régulation auto-adaptative PID avec sonde
  • Contrôleur de débit
  • Puissance ajustable
  • Protection Fusibles
  • Relais Contacteurs
  • Aquastat réglable 0/100°
  • Sécurité thermique à réarmement manuel 110°
  • Bornier de régulation et d’alarme
  • Borne de délestage total ou partiel
  • Pilotage 0/10V (ou 4-20 mA sur demande)

Options

  • SE : Sonde Extérieure (avec loi d’eau)
  • SA : Sonde d’Ambiance
  • RS485 : Communication MODBUS RS485
Nous savons répondre à toute exigence technique – consultez nous pour construire un appareil spécifique

Caractéristiques

  • Raccordement Puissance : TRI400 V SANS NEUTRE
  • Raccordement Commande : MONO230V
  • Dimensions : 1300 x 600 x 1000 (chaudière modulaire)
  • Poids : 70/80 Kg
  • Sorties : DN80

Fichiers BIM/STEP

  • Fichiers BIM/STEP :
